CH5081相位比较器

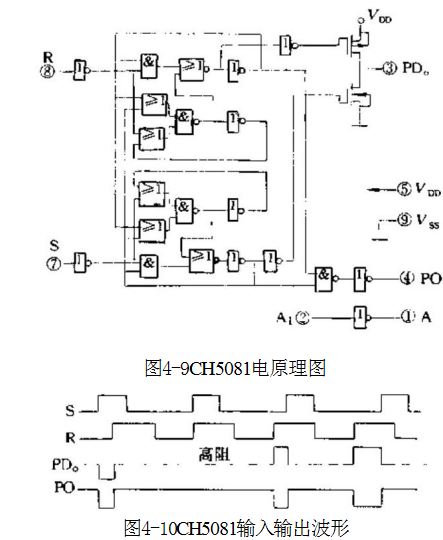

国产CH5081是CMOS通用型相位比较器。与日本东芝公司的TC5081AP有相同的功能，可直接替换。此相位比较器的作用原理和功能与MC14046的相位比较器Ⅱ相类似，不再赘述。它采用9引脚单排塑料封装。使用电源电压为4.5～8V。8脚R端为基准频率输入端，7脚S端为反馈频率输入端，3脚为输出端，4脚可用作锁定指示，高电平表示进入锁定状态，参见图4-9原理图和图4-10波形图。
