MC14046锁相环集成电路

MC14046是MOTOROLA公司生产的CMOS锁相环集成电路，其他公司有类似产品，如Harris公司的CD4046B、Signetics

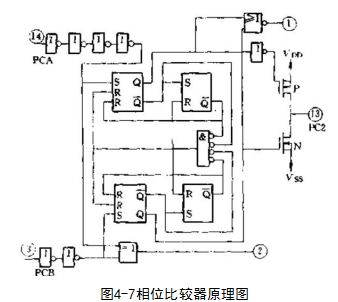

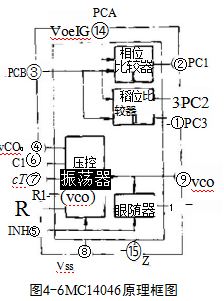

公司的74HC4046A等，相应的国产型号为J691。图4-6和图4-7分别给出它的内部框图和其中的相位比较器原理图。

MC14046原是为通信用途设计的，内含相位比较器I和相位比较器I、压控振荡器。使用时只要外接低通滤波器即可构成一个完整的锁相环，图5-10给出MC14046作为频率综合器应用的例子。在电动机控制应用时，只使用它的相位比较器部分。相位比较器I是异或门电路，适用于两输入信号占空比皆为50%方波的情况。相位比较器I内有由四个RS触发器和四与非门组成的基本逻辑部分。这部分的逻辑

功能与MC4044的相类似。基准频率从PCA端(14脚)输入，反馈频率从PCB端(3脚)输入，由干输入口设有非门，故相位比较器1只对输入信号的上升沿有作用。和MC4044一样，对输入信号波形的占空比无规定的要求。这基本逻辑部分输出控制一个P沟道和一个N沟道MOS管。由两管公共端(13脚)PC2输出。

参照MC4044的分析，当电动机转速低于预定转速，即fPCB<frcA时，N沟道管截止，P沟道管断续导通而接至高电平，使PC2输出平均电压上升。当fPCB>fpcA时，P沟道管截止，N沟道管断续导通而接至低电平，使输出平均电压下降。当频率相同时，若反馈信号相位滞后，P沟道管导通，导通时间对应于滞后的相位差，使输出平均电压升高。若反馈信号相位超前，N沟道管导通，导通时间对应于超前的相位差，使输出平均电压下降。相位差为零时，P和N沟道管均截止，输出PC2呈现高阻态，使输出电压得以维持，参见图4-10CH5081波形图。

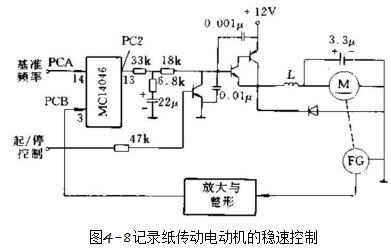

图4-8是MC14046在记录纸传动电动机稳速控制中应用的例子。基准脉冲256Hz从14脚输入，反馈脉冲由与电动机M同轴的测速发电机FG产生正弦波信号，经放大和整形后变为方波脉冲信号从3脚输入。相位比较器输出PC2(13脚)经T形阻容网络滤波后控制复合管组成的放大器，驱动直流电动机。
