配流盘是泵内的最关键零件，其结构如图4-9所示。盘上的两个弧形透槽，即为旋转缸体配流的吸油和排油窗口。为了增加盘的强度和结构刚性，每槽的中部铣留着薄连片。两槽之

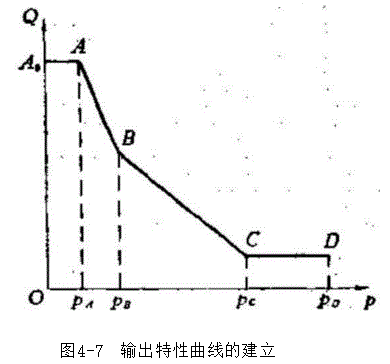

具有压力补偿变量机构的YCY14-1B 型油泵的流量与压力的变化关系曲线(称为流量特性曲线)如图4-7所示。当油泵的出口压力较低时，作用在随动滑阀的向上油压力

压力补偿变量机构能使油泵的输出流量Q随油泵出口压力p的大小，自动保持近似恒功率的变化，即pQ定值，适用于要求低压时大流量(快速)及高压时小流量(慢速)的液压传动

主 体 部 分在中间壳体1.5内装有缸休7和配流盘8,缸体内孔用花键槽与传动轴9联接，并由传动轴带动旋转。在缸体的7个轴向孔中各装有一个柱塞11,柱塞的球状头部

YCY14-1B 型轴向柱塞泵，是我国打包设备中广泛采用的一种提供主液压缸动力源、采取压力补偿变量的高压泵。它 有63、190、250等多种规格，但内部零件
