AN8290NSCD机主轴驱动器

松下电子公司的AN8290NS三相无刷直流电动机PWM驱动电路，适用于CD机主轴驱动及其他类似用途。

1.特点

·宽工作电压范围Vcc=4.5～20V

·三相全波换相PWM驱动

·只需用两个霍尔元件可确定正确转子位

·电流负反馈，限流控制·内设过热保护

2.引脚功能说明(见表3-11)

表3-11AN82904S引脚功能说明

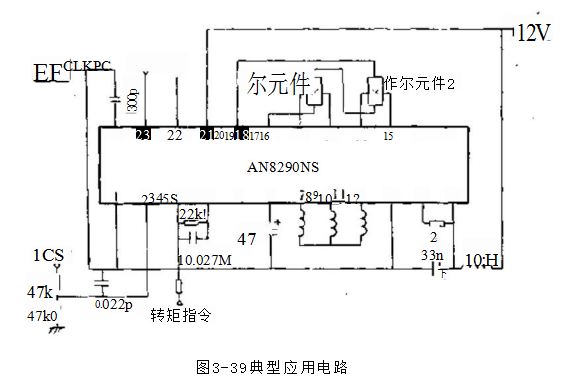

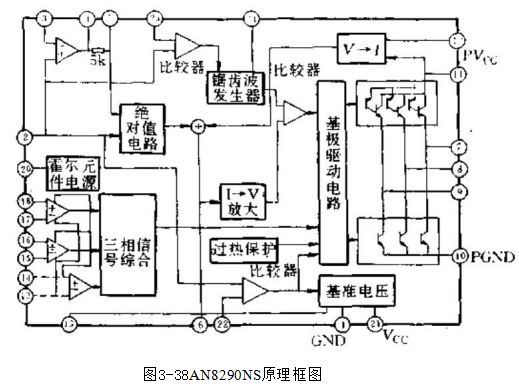

3.工作原理及应用电路该芯片为24脚扁平封装，常用±6V或+12V供电。该应用示例由+12V供电。其原理框图见图3-38。应用电路图见图3-39。

(1)霍尔转子位置传感器：对于三相全波换相方式，通常需要用三个霍尔元件。该芯片允许仅用两个霍尔元件，但它们的输

出必须近似为正弦波。图3-39中13、14脚空置，用H1、H2两个霍尔元件，其霍尔电压是VH、VH,可以由内部产生相当于第三个霍尔元件的电压VH₃。其原理是基于下面的运算

设VH=VHsina

VH₂=VHsin(α+120°)

取VH₃=-(VH+VH₂)

=-VH[sinα+sin(a+120°)]=-VHsin(α十60°)一VHsin(a-120°)

因此，要求电机磁场为近似正弦波，并使用线性输出的霍尔元件。本芯片不适用于气隙磁场为梯形波分布的电动机。

(2)锯齿波发生器：在24脚接电容C=1500pF,23脚输入控制时钟CLK。在CLK下跳沿，24脚以0.2mA吸入电流使C放电。当24脚电压放电至门槛电压，内部比较器翻转，电容C以0.1mA源电流充电，形成锯齿波上升斜坡。在本电路中，锯齿波幅度约为1V。此信号送PWM比较器输入端。

(3)电流限制与电流反馈环；在11、12脚之间串接电阻R,供电流采样用。当其上压降达到约0.6V时，限流电路动作。这里取R.=2Ω,其限流值I.≈0.6/R,=300mA。

Rs还为电流反馈环提供电流反馈信号。6脚外接电容是反馈环的相位补偿电容。电流环指令是外部转矩指令(从3脚输入)经滤波放大器得到。3脚和4脚间的外接RC网络，在转矩指令是脉宽调制信号时，起滤波器作用；若输入是模拟量信号，则起相位补偿作用。

滤波放大器输出经绝对值电路后与反馈电流比较，其误差再与锯齿波比较形成PWM信号，控制IC的输出，调节电动机的电流和转矩。

(4)功率控制：22脚功率控制端在施加低电平时，芯片工作于正常状态；输入高电平时，内部基准关闭，且19脚截止，霍尔元件无电流输入，IC输出关闭。22脚实际上是起/停控制端。
